配重链的设计 细胞防护板
摘要：本文介绍了细胞防护板配重链的设计过程。如配重链的选择和布置、配重链张力的计算方法等。
关键词： 橡胶护舷, 前框架，配重链，橡胶柔性链，配重链张力
单元式橡胶护舷系统主要由单元式橡胶护舷本体和抗冲击板组成。防撞板安装在橡胶护舷前端的钢结构附件，用于承受船舶的冲击，增加橡胶护舷与船舶的接触面积，以降低橡胶护舷对船舶的表面压力.在正常情况下，电池橡胶护舷本身可以支撑冲击板的重量。但当防撞板的重量超过表一规定的允许静载荷时，或橡胶护舷规格超过2000H时，应安装重力链，以保证橡胶护舷系统的正常运行，如图1所示。图一。

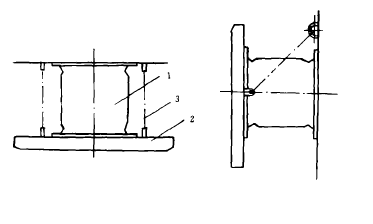

图一

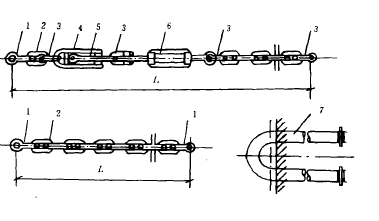

配重链布局
配重链一般在冲击板的重力作用下布置在单元式橡胶护舷筒内，橡胶护舷的一端在两侧，链条的一端固定在冲击板上，另一端固定在岸墙，如图一所示
重量链条张力计算
T=T1+T2
放
W：冲击板的重量
Ks：护舷的剪切弹性系数
Kf：橡胶弹簧链的弹性系数
α ：橡胶弹簧链与Z轴的夹角
β ：橡胶弹簧链与X轴的夹角
